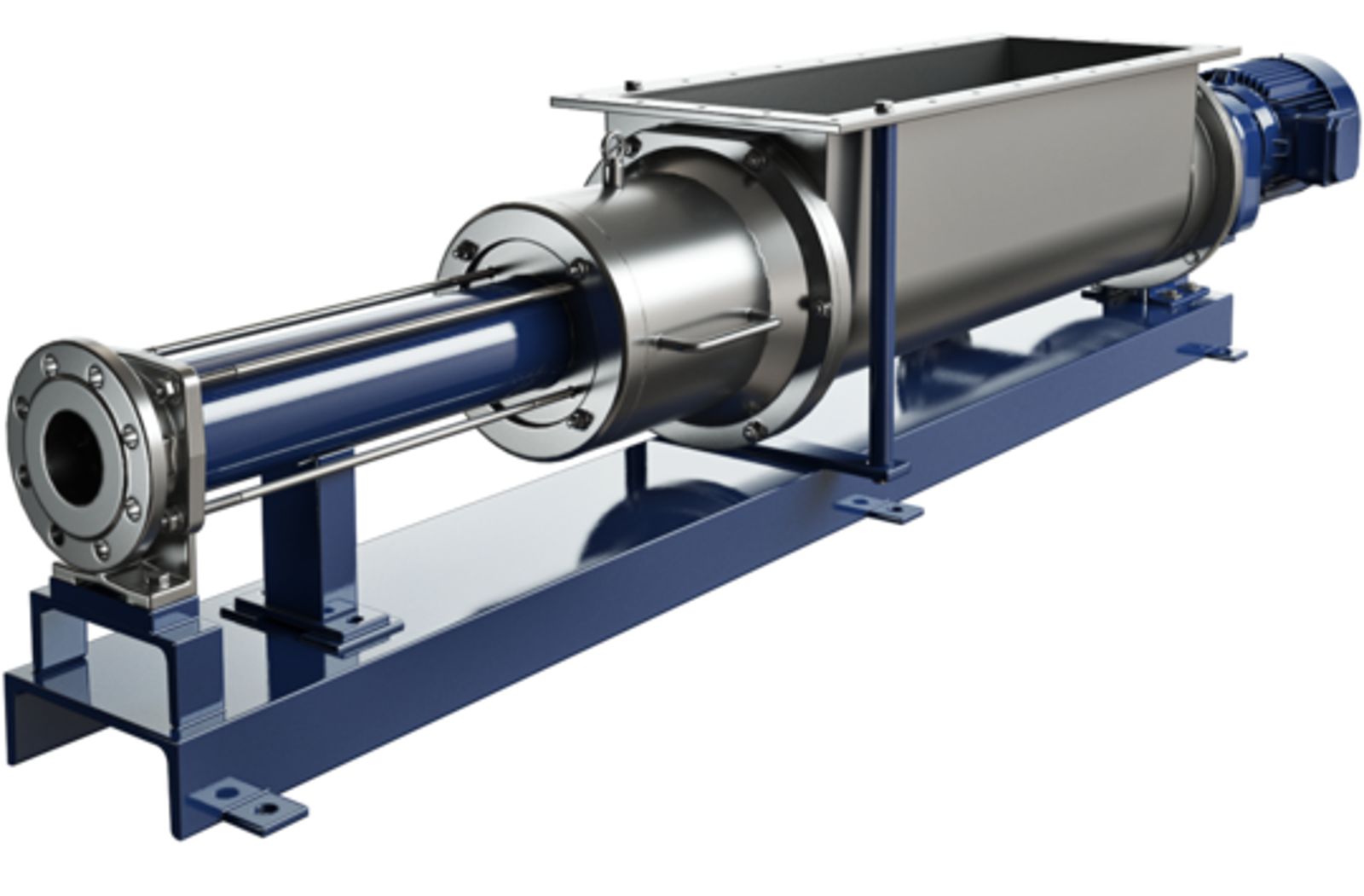

BTVE - 堅牢なフルスクリュー付き

高粘度から半固形まで

SEEPEXのBTVEホッパーポンプは、乾燥物含有率が30％までの脱水スラッジを移送する能力を備えています。スクリューコンベア付きの大きな長方形の吸気ホッパーにより、ブリッジの傾向がない高粘度や半固形の製品を容易に供給することができます。また、ローラー付きのスライド式圧縮ケーシングを採用しているため、分解が容易で、回転ユニットの洗浄やメンテナンスが可能です。

配信レート: 0.5–60 m³/h; 2.2–264 US gpm

プリント: ≤ 36 bar; ≤ 525 psi

コンタクト

引用を要求サービス、部品、またはサポートをリクエストする

特長とメリット
技術、アクセサリー、オプション

特長とメリット

簡単なメンテナンス

ローラーマウントされたスライド式圧縮ケーシングにより、ジョイントとローターへのアクセスが容易になる

汚れが落ちやすい

吸入ホッパーに直接取り付けられたフランジ接続により、ホッパー内のすべての部品を迅速かつ強力に洗浄可能

適応性

長方形の吸気ホッパーの長さは上流の部品に合わせて調整可能

最適な製品の搬送

大口径・ロングピッチのホッパー内に設置されたスクリューコンベアにより、下流の回転ユニットへの最適な搬送を実現

可変

直接フランジ接続されたドライブシステムのブロックデザイン、または自由なベアシャフトとプラグ接続のバリアントとして利用可能

技術、アクセサリー、オプション

プレッシャーブランチ

ゲージ接続付き。フランジ接続はDINまたはANSIのいずれかとなります。
ローター

耐摩耗性、耐腐食性に優れた素材を使用しています。
ステーター

両端のシールは、エラストマー製のステーターと一体化して成形されています。ポンプで送られた液体が、金属製のチューブや接着剤に接触することがないため、ステーターチューブの腐食が問題になることはありません。オプションで調整可能なステータ・リテンション装置をご用意しています。
6Lジオメトリ

小径のローターとロングピッチの6L形状は、低い表面速度を達成し、大きなシールラインにより寿命を延ばします。
従来の形状

ショートピッチでコンパクトな設計のため、従来の形状でも高い圧力を得ることができます。
ローター・ジョイント・アクセス（RJA

断面を拡大したスライド式セパレートケーシングを採用し、メンテナンスを容易にしました。

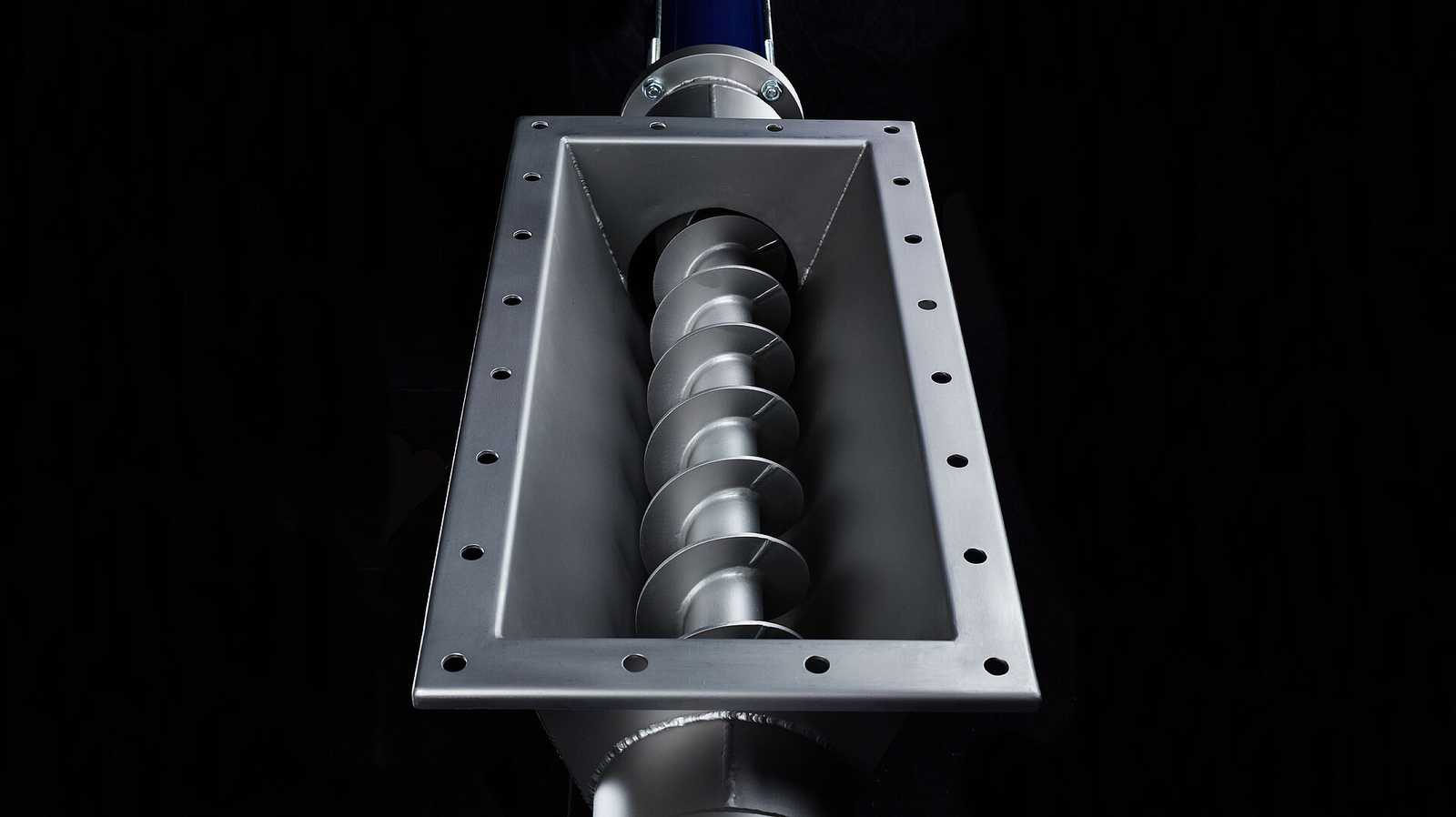

フィードホッパー

ホッパーの壁を垂直にすることで、ブリッジや目詰まりを防ぎ、余裕のある断面を実現しています。ホッパーの長さは個別に製作することができます。
オーガーフィードスクリュー

ブレードの厚みを増し、ロングピッチ化し、直径を大きくすることで、製品の供給を最適化しています。
フラッシュ・コネクション

洗浄、空焚き、転用のための接続。
ランタン

ポンプとドライブを接続し、アセンブリをベースプレートに固定したり、土台に直接固定するためのものです。
シャフトシーリング

パッキンやメカニカルシールは、様々な材料の組み合わせが可能です。
ドライブ

すべての主要メーカーのギヤードモータ、可変速駆動、または周波数制御モータは、追加のカップリングやガードなしで直接ポンプにフランジ接続されます。ステンレス製のカバーもあります。
過圧保護

圧力計は、あらかじめ設定された圧力を超えたり、到達しなかったりするとすぐにポンプを停止させ、ポンプを消耗の増加や配管の損傷から守ります。
ドライランニングプロテクション／TSE

TSEは、回転するステーターの温度を監視し、リミット値に達するとポンプを停止させ、ポンプの空運転を防止します。
リテンション・デバイス

この装置では、摩耗したステーターを複数の箇所で均等に再調整することができるため、ローターとステーターの間のクランプが再び最適化され、ポンプの性能が向上します。
ユニバーサルジョイントのスリーブ保護

ステンレス製の保護ハウジングにより、プラスチック、金属、木材などの粗悪な部品による機械的破壊からユニバーサルジョイントスリーブを保護します。最大10,000時間の動作を保証します。
標準ベースプレート

すべての標準的なアプリケーションのためのギヤードモーター付きショートベースプレートB。
ドライブ・ジョイント・アクセス（DJA

ドライブサイド・ジョイントへの素早いアクセスを可能にしました。
標準グランドパッキン

ホッパーポンプや標準ポンプ用のユニバーサルシールで、差込軸と吸込ケーシングまたはフィードホッパーをシールします。また、媒体の流れを遮断するために、グリースやランタンリングを付けることも可能です。また、上流側のラビリンスシールや追加のフラッシュコネクションや潤滑装置を装備することも可能です。
単動メカニカルシール

吐出用、食品用、半浸漬ポンプ用のユニバーサルスタンダードメカニカルシールで、サクションケーシングやホッパー内のプラグインシャフトをシールします。
カートリッジメカニカルシール

ユニットは組み立て済みで、供給接続部と取り付けブラケットが付いているので、すぐに交換できます。
標準グランドパッキン

ホッパーポンプや標準ポンプ用のユニバーサルシールで、差込軸と吸込ケーシングまたはフィードホッパーをシールします。また、媒体の流れを遮断するために、グリースやランタンリングを付けることも可能です。また、上流側のラビリンスシールや追加のフラッシュコネクションや潤滑装置を装備することも可能です。
カートリッジメカニカルシール

ユニットは組み立て済みで、供給接続部と取り付けブラケットが付いているので、すぐに交換できます。
単動メカニカルシール

吐出用、食品用、半浸漬ポンプ用のユニバーサルスタンダードメカニカルシールで、サクションケーシングやホッパー内のプラグインシャフトをシールします。
